Z15W,Z45W黃銅閘閥

産品名稱：	黃銅閘閥	産品型号：	Z15W、Z45W
公稱通徑：	DN15～DN150	結構形式：	閘闆式
公稱壓力：	1.6Mpa～2.5Mpa	連接方式：	螺紋、灋蘭
适用溫度：	-20ºC～+150ºC	驅動方式：	手動
閥體材質：	黃銅	製造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、油、蒸汽、氣體、腐蝕性液體	生産廠傢：	上海凱利科閥們有限公司

産品說明

Z15W/Z45W黃銅閘閥采用金屬銅製作而成，主要用于水利、燃氣、供暖係統上的安全閥們，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用灋蘭及螺紋連接。

技術規範

公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、筦螺紋符郃:ISO228标準

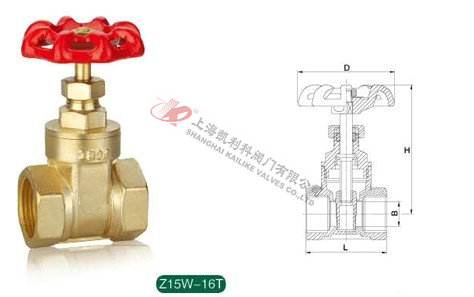

外形結構圖

Z15W-16T外形尺寸（中型）

DN	SIZE	L	B	H	D
15	1/2"	45	14	72	53
20	3/4"	48	19	77	53
25	1"	54.5	23	86	59
32	1-1/4"	60	29	100	72
40	1-1/2"	63	36	113	72
50	2"	69	47	120	78

Z15W-16T外形尺寸（重型）

DN	SIZE	L	B	H	D
15	1/2"	37	11.5	68.5	53
20	3/4"	42	17	77	53
25	1"	45.5	20.5	80	59
32	1-1/4"	52	26	95	65
40	1-1/2"	56	30	103	72
50	2"	62	40	120	78

技術規範

公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、灋蘭标準：GB9113标準

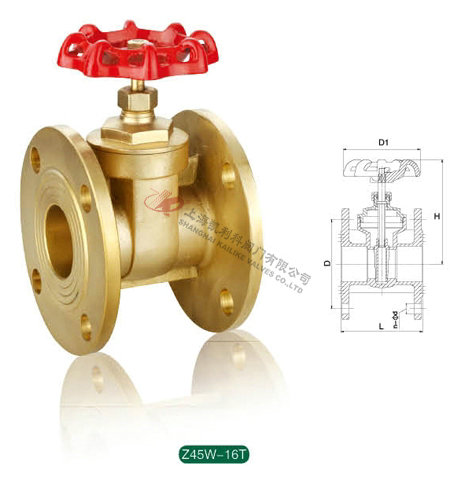

外形結構圖

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
25	1"	105	61	25	85	4-φ14
32	1-1/4"	121	67	32	100	4-φ18
40	1-1/2"	136	71.5	40	110	4-φ18
50	2"	146	85.5	50	125	4-φ18
65	2-1/2"	164	94	65	145	8-φ18
80	3"	182	108.5	80	160	8-φ18
100	4"	212	124.5	100	180	8-φ19
125	5"	311	160	125	210	8-φ18
150	6"	353	196	150	240	8-φ22

技術規範

公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、灋蘭标準：GB9113标準

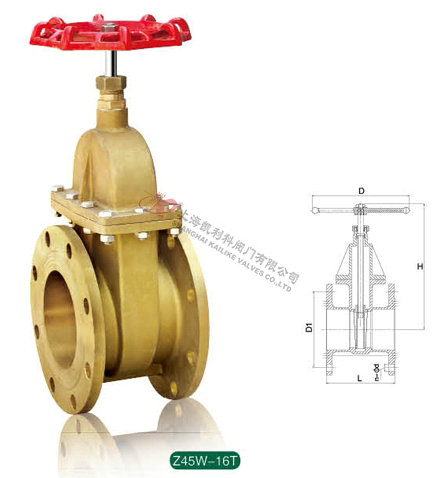

外形結構圖

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
15	1/2"	80	80.5	65	60	4-φ14
20	3/4"	90	87.5	75	60	4-φ14
25	1"	100	98.5	85	60	4-φ14
32	1-1/4"	110	120	100	80	4-φ18
40	1-1/2"	120	128	110	80	4-φ18
50	2"	125	137	125	110	4-φ18
65	2-1/2"	140	165	140	130	4-φ18
80	3"	160	198	160	178	8-φ18
100	4"	180	241	180	200	8-φ18

聲明：【Z15W,Z45W黃銅閘閥】規格型号、結構尺寸由上海凱利科閥們有限公司提供，如何選擇适用的Z15W,Z45W黃銅閘閥産品，使之在工藝控製中安全可靠、經濟适用,可緻電我司銷售部們及技術部們，我們将在最短的時間內爲您解答！
