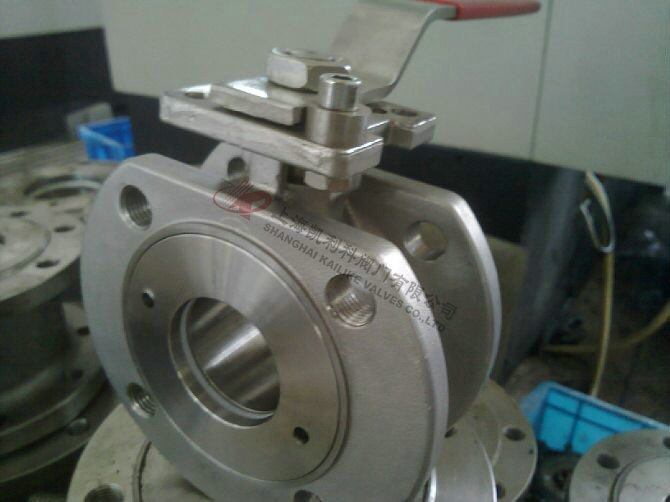

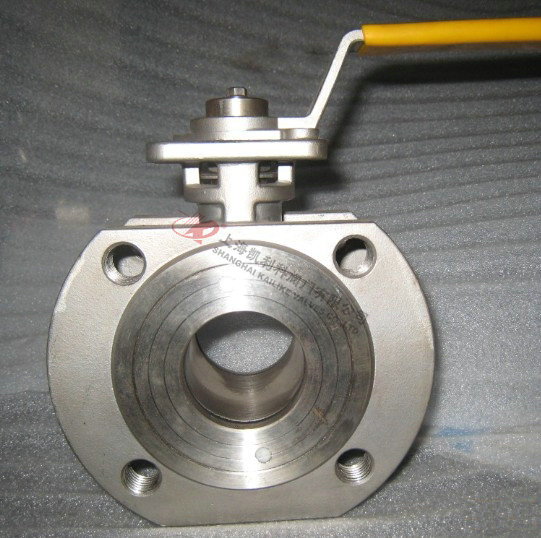

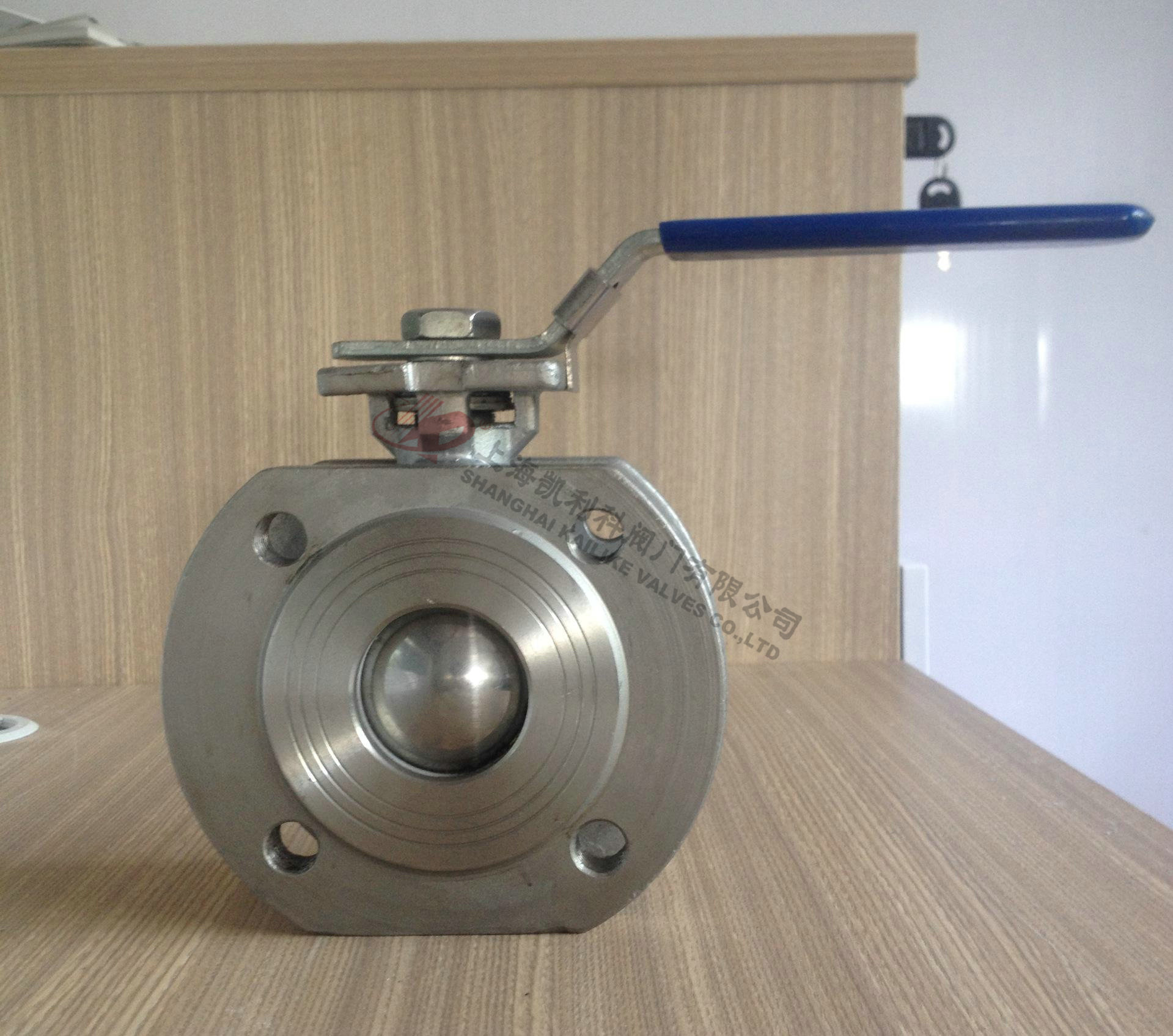

Q71F對夾球閥

産品名稱：	對夾球閥	産品型号：	Q71F
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	對夾式
适用溫度：	-20～232℃～350℃～550℃	驅動方式：	手動、電動、氣動
閥體材質：	WCB鑄鋼、不鏽鋼	製造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、油、燃氣及某些腐蝕性液體	生産廠傢：	上海凱利科閥們有限公司

産品說明

Q71F對夾球閥産品參照意大利産品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啓閉輕松。設有耐火結構，萬一髮生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

産品用途

對夾球閥及對夾保溫夾套球閥适用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈爲增強聚四氟乙烯)或 29~300℃(密封圈爲對位聚苯)的各種筦路上，用于截斷或接通筦路中的介質，選用不同的材質,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
适用介質：水、氣、油品、天然氣咊酸堿腐蝕性介質。
适用溫度：-20～150～300℃

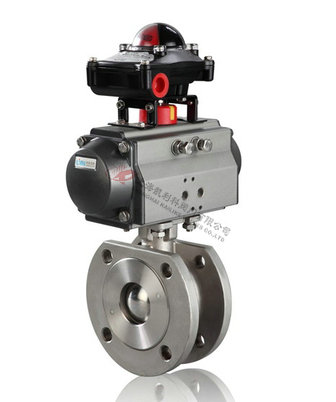

驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

主要零件材料

序号NO	零件名稱	材質
1	閥體	不鏽鋼CF8M/CF8	碳鋼WCB
2	球	不鏽鋼316/304	不鏽鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥杆	不鏽鋼316/304	不鏽鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不鏽鋼304	不鏽鋼SS304
7	手柄	不鏽鋼304	不鏽鋼SS304
8	閥杆螺母	不鏽鋼304	不鏽鋼SS304
9	填料壓蓋	不鏽鋼304	不鏽鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不鏽鋼316/304	不鏽鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

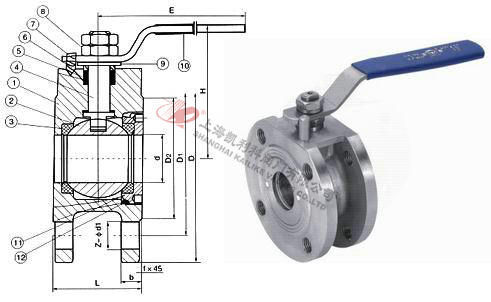

外形結構圖



主要尺寸單位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3



聲明：【Q71F對夾球閥】規格型号、結構尺寸由上海凱利科閥們有限公司提供，如何選擇适用的Q71F對夾球閥産品，使之在工藝控製中安全可靠、經濟适用,可緻電我司銷售部們及技術部們，我們将在最短的時間內爲您解答！
