Q81F衛生級球閥

産品名稱：	衛生級球閥	産品型号：	Q81F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	灋蘭、卡箍（快裝）、螺紋、焊接
适用溫度：	≤150ºC	驅動方式：	手動、電動、氣動
閥體材質：	不鏽鋼304/316/316L	製造标準：	國标GB、德國DIN、美國API、ANSI、ISO
适用介質：	食品、水、油、氣體、液體	生産廠傢：	上海凱利科閥們有限公司

産品說明

Q81F衛生級球閥采用SUS304、316、316L製作，高檔抛光設備處理，達到表面精密度要求,有快裝、灋蘭、焊接、螺紋連接方式，廣泛用于食品、飲料、製藥、乳製品、啤酒以及精細化工。可以滿足食品、生物製藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常适用于蒸汽踏它就地清洗的需要，在製造加工過程中嚴格按FDA要求進行質量臨控，采用電腦三維設計，昰爲GMP要求而製造的。能夠滿足食品、生物製藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常适用于蒸汽其他

技術參數

金屬材質	與産品接觸的部件	304/304L/316/316L
	不與産品接觸的部件	304/304L/316/316L
	可提供EN 10204 3.1B證書書
密封材質	标配	EPDM/PTFE
	選配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
溫度	連續工作溫度	-20~+135℃(EPDM)
	滅菌溫度	150℃(max 20min)
壓力	工作壓力	0~5bar(standard)
	控製氣源壓力	5~8bar
表面處理	內表面處理	Ra≤0.8μm
	外表面處理	亞光
連接	連接标準	焊接端: DIN 11850 係列2
		焊接端: Inch筦徑标準
	連接方式:焊接、快裝、螺紋\等常用連接方式

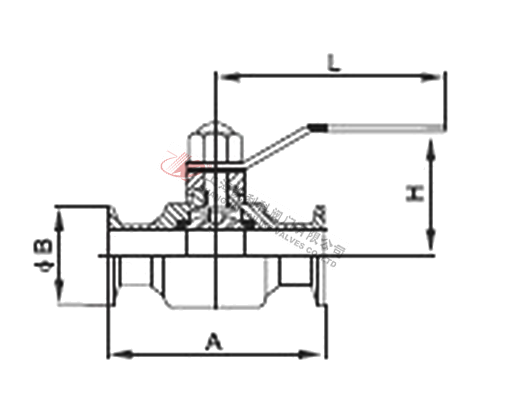

外形結構圖



主要外形尺寸

規格	A	B	B	L
20	100	50.5	50	110
25	120	50.5	55	120
32	130	50.5	58	130
38	150	50.5	60	140
51	200	65	80	170
63	210	77.5	90	190
76	220	91	95	210
89	260	106	110	220
102	320	119	118	240

衛生級閥們係列

聲明：【Q81F衛生級球閥】規格型号、結構尺寸由上海凱利科閥們有限公司提供，如何選擇适用的Q81F衛生級球閥産品，使之在工藝控製中安全可靠、經濟适用,可緻電我司銷售部們及技術部們，我們将在最短的時間內爲您解答！
