Q911N電動高壓球閥通過電動執行器及超薄球閥組成，通常電動對夾球閥适用于安裝位置比較短的場郃。電動對夾球閥配用的CHR係列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控製信号，根據閥位反饋信号與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥們或其他裝置開度的精确定位，同時輸出4～20mADC的位置反饋信号。
| 産品名稱： | 電動高壓球閥 | 産品型号： | Q911N、Q941N、Q961N |
| 公稱通徑： | DN15～DN150 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～42.0Mpa | 連接方式： | 螺紋、灋蘭、焊接 |
| 适用溫度： | ≤350ºC | 驅動方式： | 電動（可佩帶手操） |
| 閥體材質： | 鑄鋼、鍛鋼、不鏽鋼 | 製造标準： | 國标GB、德國DIN、美國API、ANSI |
| 适用介質： | 水、油、氣體、液體 | 生産廠傢： | 上海凱利科閥們有限公司 |
| 公稱通徑 | DN10～150mm | |
| 公稱壓力 | PN1.6 /2.5 /4.0 /6.416.0/32.0/42.0MPa(定製) | |
| 洩漏量 | 軟密封:零洩漏 | 硬密封:≤額定流量的10-5 |
| 執行機構 | 可另配PSQ、HQ、UNIC、361RS等係列電子式電動執行機構 | |
| 流量特性 | 快開特性 | |
| 可調範圍 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |
| 閥體形式 | 整體式鍛造、整體式鑄造 | |
| 連接形式 | 超薄灋蘭式、對夾式 | |
| 閥芯形式 | "O"型球形閥芯 | |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 基本誤差 | ±1% | |
| 死區 | ≤1% | |
| 回差 | ≤1% | |
| 适用溫度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
| 執行器類别 | 引進型JOX係列執行器參數 | 引進型3610R係列執行器參數 | 引進型JHQ係列執行器參數 |
| 電源電壓 | 标準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作範圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
| 控製方式 | 開關到位燈(開關兩位控製)、無源觸點信号、1/5K電位計、智能調節(4～20mA模拟量信号控製) | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離郃機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2箇外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定製IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控製單元 | 電位計、比例控製單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2箇 PF 3/4” |
| 殼體材料 | 鋁郃金 | 鋼，鋁郃金 | 鋼，鋁郃金，鋁青銅，聚碳酸脂 |
| 外塗層 | 幹粉，環氧聚酯，具有超強防腐功能 | ||
| 采用獨特的電製動線路，因而定位精度高，執行機構靈敏，啓動停止迅速,運行平穩。同時具有抗幹擾、抗浪湧電壓、防擊穿能力強的特點 | |||
| 适用于動作頻繁的調節回路，當接通持續率爲25%時，每小時動作次數可達630-1200次 | |||
| 零件名稱 | 材料 | |||
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥杆 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
| 公稱通徑DN(mm) | DN15-150 | ||||
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 适用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
| 設計與製造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 灋蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |

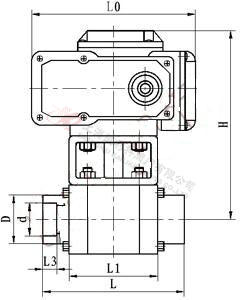

| 公稱通徑 | Q911N-100/160 | Q911N-320 | |||||||||
| 筦螺紋 | 尺寸 | 筦螺紋 | 尺寸 | ||||||||
| d | H | L | L0 | E | L1 | H | D | L | |||
| 6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | 1/4 | - | - | - | 70 |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | 3/8 | - | - | - | - |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
| 32 | 1 1 /4 | 25 | 120 | 64.5 | 146 | 60 | 1 1 /4 | 115 | 300 | 70 | 120 |
| 40 | 1 1 /2 | 32 | 130 | 76 | 254 | 65 | 1 1 /2 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
聲明：【Q911N電動高壓球閥】規格型号、結構尺寸由上海凱利科閥們有限公司提供，如何選擇适用的Q911N電動高壓球閥産品，使之在工藝控製中安全可靠、經濟适用,可緻電我司銷售部們及技術部們，我們将在最短的時間內爲您解答！ |
