Z545X大口徑軟密封閘閥

産品名稱：	大口徑軟密封閘閥	産品型号：	Z545X
公稱通徑：	DN50～DN600	結構形式：	閘闆式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	灋蘭
适用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	球鐵、鑄鐵、鑄鋼	製造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、油、氣	生産廠傢：	上海凱利科閥們有限公司

産品說明

Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精确的特點，閘闆具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防鏽功能極佳，安全可靠，使用壽命長。可立式卧式安裝，廣泛用于給排水係統、污水處理係統、市政建設及礦山、治金、電廠等行業。

技術參數

公稱壓力：1.0～2.5MPa	工作溫度:0～120℃	灋蘭标準:GB/T17241.6 GB9113
公稱通徑：50～400mm	适用介質:水、油、氣等	試驗标準:GB/T13927 API598

主要零部件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘闆	球墨鑄鐵外覆三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥杆	不鏽鋼
“O” 形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不鏽鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動帽）	可鍛鑄鐵

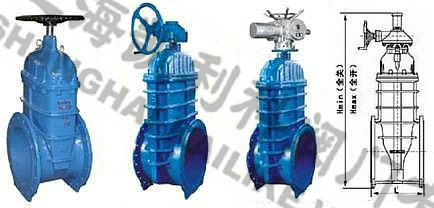

外形結構圖

主要外形連接尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手輪）	1480	1665	2200	2800	2800	3000	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電動）	電動裝置可由用戶指定



聲明：【Z545X大口徑軟密封閘閥】規格型号、結構尺寸由上海凱利科閥們有限公司提供，如何選擇适用的Z545X大口徑軟密封閘閥産品，使之在工藝控製中安全可靠、經濟适用,可緻電我司銷售部們及技術部們，我們将在最短的時間內爲您解答！
