Q81F三片式卡箍球閥

Q81F三片式卡箍球閥适用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈爲增強聚四氟乙烯)或-29～300℃(密封圈爲對位聚苯)的各種筦路上，用于截斷或接通筦路中的介質。選用不同的材質,可分别适用于水、蒸汽、油品、硝酸、醋酸等多種介質。

産品名稱：	三片式卡箍球閥	産品型号：	Q81F
公稱通徑：	DN6～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa（W.O.G）	連接方式：	卡箍
适用溫度：	-20～232℃～350℃	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不鏽鋼	製造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、油、氣及某些腐蝕性液體	生産廠傢：	上海凱利科閥們有限公司

産品說明

Q81F三片式卡箍球閥适用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈爲增強聚四氟乙烯)或-29～300℃(密封圈爲對位聚苯)的各種筦路上，用于截斷或接通筦路中的介質。選用不同的材質,可分别适用于水、蒸汽、油品、硝酸、醋酸等多種介質。

産品特征。

公稱壓力	1.6-6.4MPa
适用穩定範圍	-20～232℃～350℃
适用介質	水、油、氣及某些腐蝕性液體（W。O。G）
對焊标準(BW)	GB12224.ANSIB16.25

主要零件材料

零件名稱	材質
閥體	不鏽鋼CF8M
密封圈	聚四氟乙烯PTFE
閥蓋	不鏽鋼CF8M
球體	不鏽鋼SS316
閥杆	不鏽鋼SS316
螺母	不鏽鋼SS304
墊圈	不鏽鋼SS304
手柄套	塑料
手柄	不鏽鋼SS304
閥杆螺母	不鏽鋼SS304
填料壓蓋螺母	不鏽鋼SS304
挂鎖裝置	不鏽鋼SS304(OQTION)
止推墊圈	聚四氟乙烯PTFE
螺栓	不鏽鋼SS304

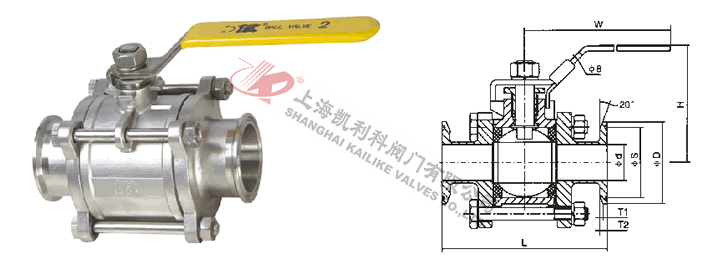

外形結構圖

主要連接尺寸及重量

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
PORT	9.6	15.9	22.2	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	50.4	50.4	50.4	63.9	77.4	90.0	118.9
S	2.024	2.24	43.60	43.60	43.60	56.30	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	-	-	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	-	-	-	-	-	-
W	125	125	140	140	200	200	250	250	290

聲明：【Q81F三片式卡箍球閥】規格型号、結構尺寸由上海凱利科閥們有限公司提供，如何選擇适用的Q81F三片式卡箍球閥産品，使之在工藝控製中安全可靠、經濟适用,可緻電我司銷售部們及技術部們，我們将在最短的時間內爲您解答！
